斜管沉淀池介紹
斜管沉淀池是指在沉淀區設置斜管的沉淀池。有兩種組裝形式：斜管和支管。在平流或垂直流沉淀池的沉淀區，傾斜的平行管或平行管（有時蜂窩填料）被分成一系列淺沉淀層，處理和沉淀的泥漿在沉淀的淺層中相互移動和分離。
一、突出優勢。
斜板沉淀池（斜管沉淀池）是指在沉淀區設置斜管的沉淀池。介質不同，通常安裝角度為60度的斜板，如果垂直流基本相同，水平流只能使用斜板，斜板可加厚，強度大，不易堵塞，突出優點如下：
1.利用層流原理，提高沉淀池的處理能力；
2.縮短顆粒沉降距離，縮短沉降時間；
3.增加沉淀池的沉淀面積，從而提高處理效率。
這種沉淀池的過流率可達36m3/(m2.h)，是一種新型高效沉淀設備，是普通沉淀池處理能力的7-10倍。并已定型為生產實踐。優點:去除率高，停留時間短，占地面積小。

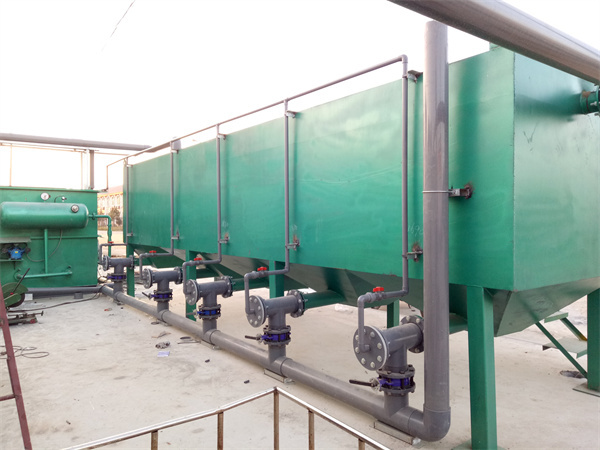

斜管沉淀池
二、工作原理。
斜管沉淀池的工作原理是淺池理論。斜管沉淀池長度為L(zhǎng)，水平流速為V，顆粒沉速為u0。理想狀態下，L/H=V/u0�？梢钥闯�，當L和V值保持不變時，池深H越淺，可去除的懸浮顆粒越小。如果用水平隔板將H分為三層，每層深度為H/3。在u0和V不變的情況下，u0的顆粒只能通過L/3去除。也就是說，總?cè)莘e可以減少到原來的1/3。如果池長不變，由于池深為H/3，水平流速可以增加到3v，沉速為u0的顆粒仍然可以去除，即處理能力可以提高3倍。同時，將沉淀池分成n層，可以提高n倍的處理能力。這是哈真在20世紀初提出的淺池理論。

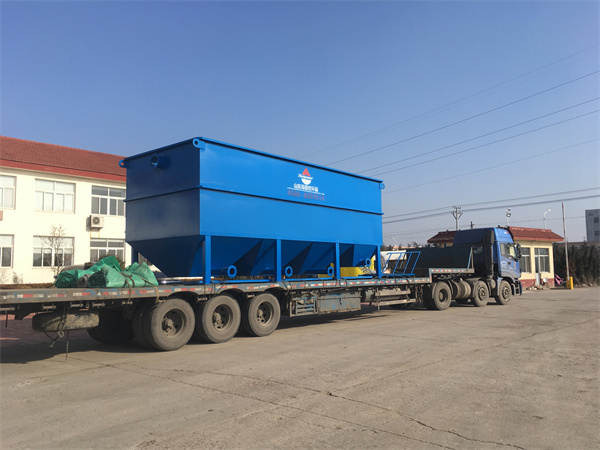

斜管沉淀池
3.設計參數。
斜板沉淀池可使原水中的SS（懸浮物）、固體物或混凝劑后形成的絮體明礬在斜管底表面積聚成薄泥層，依靠重力滑回泥渣懸浮層，然后沉入集泥斗，由排泥管排入污泥池進行處理或綜合利用，上清液逐漸上升三角溢流堰排放，可直接排放或再利用。
主要設計參數如下：
1.斜板(管)間距一般不小于50mm，斜板(管)長度一般在1.0-1.2m左右；
2.斜板上層水深為0.5-1.0m，底部緩沖層高度為1.0m。斜板（管）為廢水分布區，一般高度不小于0.5m，布水區下部為污泥區；
3.池出水一般采用多排孔管集水，孔眼應在水面以下2cm處，防止漂浮物被帶走；
4.斜管內廢水的流速取決于不同的廢水，如處理生活污水，流速為3-5mm/s。
5.斜板(管)與水平面呈60°角，斜板凈距(或斜管孔徑)一般為80~100mm。

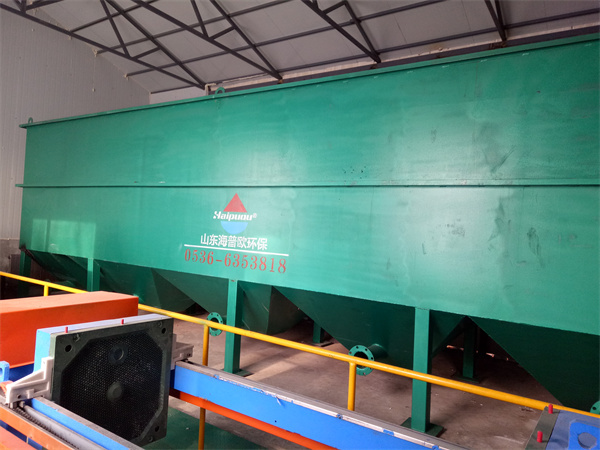

斜管沉淀池
斜管沉淀池
斜板沉淀池的每?jī)蓚�(gè)平行斜板之間有一個非常淺的沉淀池。使處理后的水（或廢水）和沉淀后的污泥在沉淀淺層中相互運動和分離。根據相互運動的力，可分為三種不同的分離方法：同向流、異向流和側向流。斜板沉淀池采用“淺沉淀”原理，縮短顆粒沉淀距離，縮短沉淀時間；并增加沉淀池的沉淀面積，提高了處理效率，大大提高了沉淀池的處理能力，溢流率可達36nt3/（rru”h）。比普通沉淀池的埋能力高7-10倍。
四、高密度沉淀池。
高密度澄清池由反應區和澄清區兩部分組成。反應區由混合反應區和推流反應區組成，澄清區由入口、斜管沉淀區和濃縮區組成。
高密度澄清池具有以下特點：
1.絮凝反應是通過顆粒之間的不斷碰撞形成明礬花。明礬花的強度取決于生長時間和生長空間。高密度沉淀池設有外部污泥循環系統，將污泥從污泥濃縮區提升到反應池進水管，與原水混合。從而保證足夠的碰撞概率，形成明礬花。同時，安裝在反應池導流筒內的提升攪拌機會在導流筒內外反復循環提升形成明礬花的污水(提升水量是進口水量的11倍)，從而保證明礬花的生長時間。同時，由于導流筒內內流速。導流筒出口過堰流速。導流筒的外流速逐漸增加，速度逐漸增加，滿足了明礬花生長的空間要求。
2.絮凝反應區形成的大而強的明礬花繼續進入推流反應區，推流反應區的流速進一步放緩，使明礬花進一步生長。沉淀在澄清區的預沉淀區。
斜管沉淀池
3.使用合成有機絮凝劑PAM。
4.從低速反應區到斜管沉淀區，明礬能保持完整，產生的明礬質地均勻，密度高。
5.由于污泥回流、提高攪拌速度等設計要素的保證作用，高密度沉淀池形成的明礬花大而強，非常有利于沉淀，使高密度沉淀池的表面負荷可達20~30m/h，而普通鐵管沉淀池的表面負荷只有1.5左右，也就是說，高密度沉淀池不僅沉淀效果好，而且占地面積小，占地面積只有普通協管沉淀池的十分之一。即使進行保守設計，高密度沉淀池的占地面積也只有普通協管沉淀池的五分之一。
6.能有效完成污泥濃縮，出水水質穩定，耐沖擊負荷。
斜板沉淀池，斜管安裝在蜂窩中，時間長或泥漿需要定期清洗和維護，否則容易坍塌，斜板不會。然而，斜管的成本較低，但由于斜板的表面積小于六角形蜂窩斜管，污泥的吸附、分離和沉降效果較差。
