IC 厭氧塔：高效污水處理的關鍵技術
IC 厭氧塔：高效污水處理的關鍵技術
在當今社會，隨著人們對環境保護與可持續發展的重視，厭氧發酵技術逐漸受到青睞。在眾多厭氧處理設備中，IC 厭氧塔因其高效、節能的特性而備受關注。IC 厭氧塔的全稱為內循環厭氧塔（Internal Circulation Anaerobic Reactor），是第三代厭氧反應器的典型代表。與前兩代厭氧反應器相比，它具有占地面積少、容積負荷量高、布水均勻、性能更穩定、操作更簡單等多種優勢。
一、IC 厭氧塔的工作原理
IC 厭氧塔的工作原理以 “內循環” 為核心。它利用厭氧微生物在無氧條件下分解有機物的特性，通過專門設計的循環泵或自身產生的沼氣作為提升動力，使污水與活性污泥在塔內形成內循環，無需額外的外部攪拌。這種內循環不僅可以均勻分配反應器內的物質，還能有效增強污水和活性污泥的接觸，從而提高微生物對有機物的降解能力。
具體工作過程如下：污水通過進水口進入反應器，初步與懸浮在水中的活性污泥混合。在塔內，厭氧微生物開始降解污水中的有機物，產生甲烷和二氧化碳等氣體。隨著廢水的上升，有機物被厭氧微生物分解。同時，沼氣在上升過程中，由于氣泡形成對液體產生的膨脹起到了氣提的作用，使沼氣、污泥和水的混合物沿沼氣提升管上升至反應器頂部的氣液分離器。分離后的泥水混合物則沿著泥水下降管返回反應器底部的混合區，再次與進水混合，如此循環往復，形成了內循環。此外，IC 厭氧反應器通常設計為兩級處理。經第一個反應區處理后的廢水，除一部分參與內循環外，其余的通過三相分離器后，進入第二個反應區（精處理區）進行剩余有機物的降解和產沼氣過程。
二、IC 厭氧塔的構造設計
（一）塔體結構

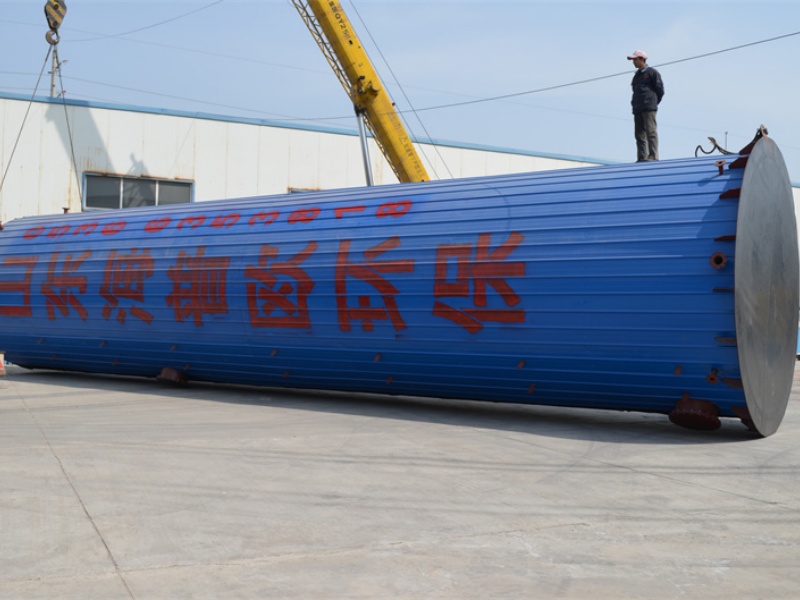

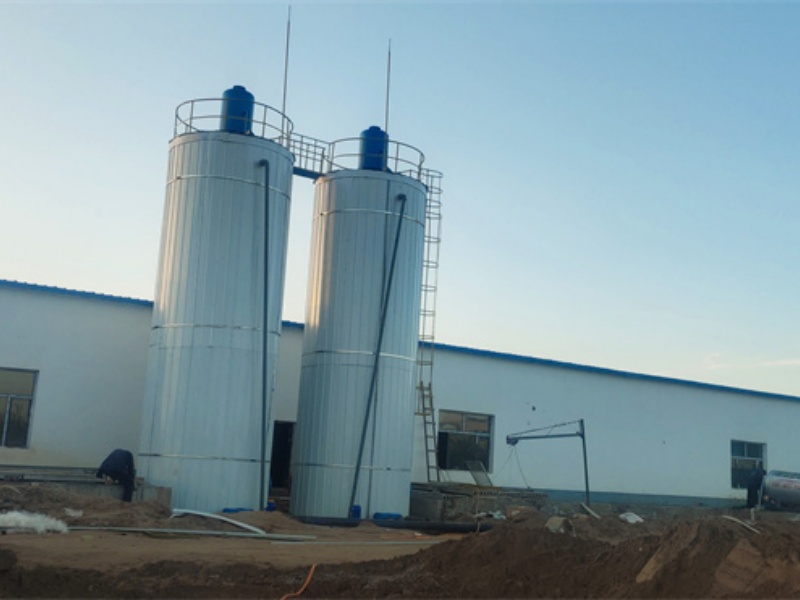

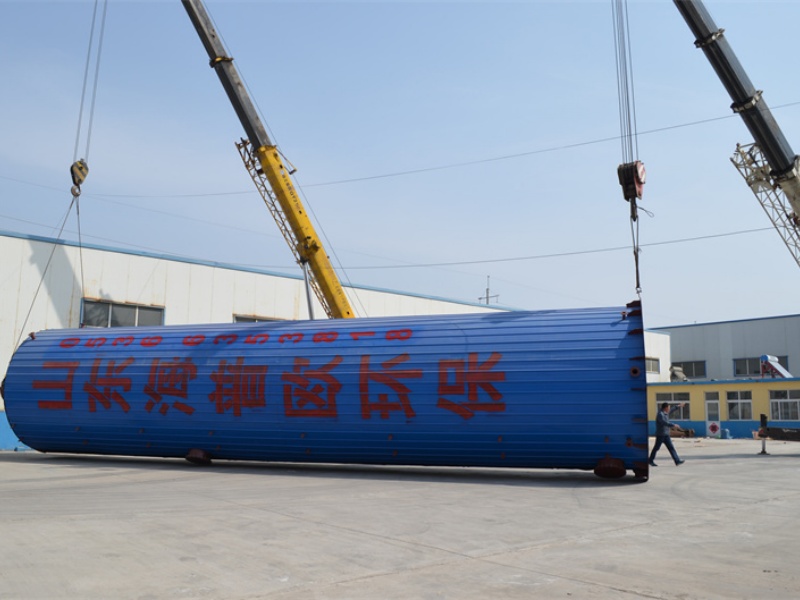

IC 厭氧塔一般由耐腐蝕材料制成，如碳鋼防腐或不銹鋼材質，以確保在長期的污水處理過程中不會被腐蝕損壞。塔體呈圓柱形，這種形狀可以增加流體動力學效率，使廢水在塔內的流動更加順暢，避免出現死角及沉積現象，有利于微生物與廢水的充分接觸和反應。同時，IC 厭氧塔具有很大的高徑比，一般可達 4 - 8，反應器的高度通常能達到 20m 左右。這種高徑比設計使得反應器在有限的占地面積內擁有較大的容積，提高了空間利用率。
（二）進水和出水系統
進水系統通常設計為渦流型，通過特殊的布水裝置，保證進水能夠均勻分布在反應器底部，避免出現局部水流過大或過小的情況，防止淤積現象的發生。這樣可以使廢水與底部的厭氧污泥充分混合，為厭氧微生物提供良好的反應條件。出水系統則通過溢流口控制水位，確保處理后的污水能夠順暢排出。在出水過程中，通常會設置相應的水質監測裝置，實時監測出水的水質指標，如化學需氧量（COD）、生化需氧量（BOD）、懸浮物（SS）等，以保證出水水質達到國家或地方規定的排放標準。
（三）循環泵和槽（內循環系統）
內部循環泵與槽的設計是 IC 厭氧塔的亮點。在一些 IC 厭氧塔中，會配備專門的循環泵，通過泵的作用將厭氧污泥從塔底送至塔頂，促進污水與微生物的充分接觸。而更為常見的是利用自身產生的沼氣作為提升動力來實現內循環。在厭氧反應過程中產生的沼氣，在上升過程中會帶動一部分泥水混合物沿沼氣提升管上升至塔頂?shù)臍庖悍蛛x器。分離后的泥水混合物再沿著泥水下降管返回塔底的混合區，從而在塔內形成環流。這種內循環大大提升了微生物與廢水的接觸效率，使得有機物能夠更快地被分解。
（四）氣體收集室
IC 厭氧塔設有多層的氣體收集室。當產生的甲烷等氣體溢出后，會通過專門的管道導出。這些氣體具有很高的熱值，可以作為能源進行后續的發電或熱利用。在氣體收集過程中，通常會設置氣體凈化裝置，去除氣體中的雜質和有害物質，如硫化氫等，以提高氣體的品質和利用價值。同時，氣體收集室的設計要保證良好的密封性，防止氣體泄漏，避免對環境造成污染和安全隱患。
（五）溫控系統
在厭氧發酵過程中，溫度對微生物的活性具有直接影響。一般來說，中溫厭氧微生物的適宜生長溫度在 30 - 38℃之間，高溫厭氧微生物的適宜生長溫度在 50 - 55℃之間。因此，IC 厭氧塔通常配備溫控裝置，如加熱或冷卻設備，以確保塔內的溫度始終保持在最佳范圍內。溫控系統可以根據塔內溫度傳感器反饋的溫度數據，自動調節加熱或冷卻設備的運行狀態，實現對溫度的精確控制。此外，在一些寒冷地區或冬季，還需要對塔體進行保溫處理，減少熱量的散失，降低能耗。
三、IC 厭氧塔的優勢特點
（一）高效率
IC 厭氧塔能夠有效地提高有機物去除率，尤其在高濃度污水處理方面表現突出。由于內循環的存在，第一反應室有很高的升流速度，傳質效果良好，污泥活性高，使得其有機容積負荷率比普通 UASB（上流式厭氧污泥床）高出許多，一般高出 3 倍以上。例如，處理高濃度有機廢水，如土豆加工廢水，當 COD 為 10000 - 15000mg/L 時，進水容積負荷率可達 30 - 40kgCOD/(m³・d)；處理低濃度有機廢水，如啤酒廢水，當 COD 為 2000 - 3000mg/L 時，進水容積負荷率可達 20 - 50kgCOD /(m³・d)，HRT（水力停留時間）僅 2 - 3h，COD 去除率可達 80% 左右。
（二）節能環保
通過優化內部循環，IC 厭氧塔降低了單位能耗。它以自身產生的沼氣通過絕熱膨脹做功為動力實現混合液的內循環，不必另設泵進行強制內循環，從而節省了能耗。同時，厭氧處理過程中產生的沼氣可以作為能源回收利用，減少了對外部能源的依賴，降低了碳排放，符合節能環保的要求。
（三）占地面積小
相比傳統的厭氧消化器，IC 厭氧塔因緊湊的設計和較大的高徑比，可大幅度節省土地資源。其有效體積僅為 UASB 反應器的 1/4 - 1/3，占地面積特別省，非常適用于占地面積緊張的廠礦企業。小型的 IC 厭氧塔可以在工廠預制，大型的可在現場制作，施工工期短，安裝簡便，且土方量很小，可節省施工費用。
（四）抗沖擊負荷能力強
由于 IC 厭氧塔實現了內循環，處理低濃度水（如啤酒廢水）時，循環流量可達進水流量的 2 - 3 倍；處理高濃度水（如土豆加工廢水）時，循環流量可達進水流量的 10 - 20 倍。循環流量與進水在第一反應室充分混合，使原廢水中的有害物質得到充分稀釋，降低了有害程度，并可防止局部酸化發生，從而提高了反應器的耐沖擊負荷的能力，能夠適應水質和水量的較大波動。
（五）具有緩沖 pH 能力
內循環流量相當于第一級厭氧的出水回流量，可利用 COD 轉化的堿度，對 pH 起緩沖作用，使反應器內的 pH 保持穩定。在處理缺乏堿度的廢水時，可減少進水的投堿量，降低了處理成本，同時也有利于維持厭氧微生物的生長環境，保證處理效果的穩定性。
（六）出水穩定性好
IC 厭氧塔的第一、二反應室，相當于上下兩個 UASB 厭氧反應器串聯運行。第一反應室有很高的有機容積負荷率，相當于起 “粗” 處理作用，去除大部分有機物；第二反應室則具有較低的有機容積負荷率，相當于起 “精” 處理作用，進一步去除剩余的有機物，提高出水水質。整個 IC 反應器實際上是兩級厭氧處理，一般情況下，兩級厭氧處理比單級厭氧處理的穩定性好，出水也較穩定。
四、IC 厭氧塔的應用領域
（一）市政污水處理
IC 厭氧塔因其出色的去污能力，已廣泛應用于市政污水處理廠，尤其在處理高有機負荷的污水中表現優異。在城市污水中，通常含有大量的有機物，如碳水化合物、蛋白質、油脂等，IC 厭氧塔能夠通過厭氧微生物的作用將這些有機物分解轉化，降低污水的 COD 和 BOD，使其達到排放標準。同時，產生的沼氣還可以用于發電或供熱，實現資源的回收利用，降低污水處理廠的運行成本。
（二）工業廢水處理
-
食品行業：食品加工過程中會產生大量高濃度有機廢水，如土豆加工廢水、啤酒廢水、果汁加工廢水等。這些廢水中含有豐富的有機物和營養物質，若直接排放會對環境造成嚴重污染。IC 厭氧塔能夠高效去除這些有機物，降低廢水的污染負荷，使其達標排放。例如，在啤酒生產過程中，產生的廢水中含有大量的糖類、蛋白質和酵母等有機物，通過 IC 厭氧塔處理后，COD 去除率可達 80% 以上，能夠有效減輕后續處理工藝的負擔。
-
制藥行業：制藥工業中的廢水成分復雜，含有較高濃度的有機物、重金屬和抗生素等有害物質。IC 厭氧塔可以在一定程度上分解廢水中的有機物，降低其污染程度，為后續的深度處理創造條件。同時，其抗沖擊負荷能力強的特點，能夠適應制藥廢水水質和水量的波動。
-
石化行業：石化廢水通常含有大量的石油類物質、酚類化合物和有機硫化物等，具有高 COD、高毒性的特點。IC 厭氧塔可以通過厭氧微生物的降解作用，將部分難降解的有機物轉化為易降解的物質，提高廢水的可生化性，為后續的好氧處理等工藝提供良好的預處理。
（三）垃圾填埋氣體回收
垃圾填埋場會產生大量的滲濾液，其中含有高濃度的有機物和氨氮等污染物。利用 IC 厭氧塔處理垃圾填埋場滲濾液，可以抓捕其中的有機成分，通過厭氧發酵產生沼氣。沼氣的主要成分是甲烷，具有很高的熱值，可以作為能源進行回收利用，如用于發電、供熱等，實現垃圾填埋場的資源化利用，同時減少滲濾液對環境的污染。
（四）農業污水處理
在農村地區，隨著畜禽養殖業和農產品加工業的發展，產生了大量的農業污水。這些污水中含有大量的有機物、氮磷等營養物質，如果未經處理直接排放，會導致水體富營養化等環境問題。IC 厭氧塔逐漸被用于處理農場污水，通過厭氧發酵將有機物轉化為沼氣和有機肥料。沼氣可以作為農村生活能源，有機肥料可以用于農田施肥，支持綠色農業發展，實現農業廢棄物的資源化利用和生態循環。
五、IC 厭氧塔的發展趨勢
（一）智能化控制
隨著物聯網和大數據技術的不斷發展，未來 IC 厭氧塔將實現智能化控制。通過在塔內安裝各種傳感器，如溫度傳感器、pH 傳感器、溶解氧傳感器、COD 傳感器等，實時監測塔內的各項參數。這些數據可以通過物聯網傳輸?shù)娇刂葡到y(tǒng)中，利用大數據分析和人工智能算法，對塔內的運行狀態進行實時評估和預測。根據分析結果，自動調整工藝參數，如進水流量、循環流量、溫度、pH 等，以提升運行效率，確保 IC 厭氧塔始終處于最佳運行狀態，同時減少人工干預，降低運營成本。
（二）資源化利用的拓展
未來 IC 厭氧塔的發展將不僅限于污水處理，還將更加注重廢物資源的循環利用。除了回收利用產生的沼氣作為能源外，還將進一步探索從廢水中回收其他有價值的物質，如營養物質（氮、磷等）、金屬離子等。例如，通過開發新型的厭氧微生物菌群和工藝，將廢水中的氮磷轉化為可利用的肥料形式，實現廢水處理與資源回收的一體化，促進可持續發展。
（三）新材料的應用
為了增強 IC 厭氧塔的耐久性和安全性，減少維護成本，研究新型的耐腐蝕、抗菌材料將成為發展趨勢。例如，開發新型的復合材料，使其具有更好的耐酸堿腐蝕性能，能夠在惡劣的廢水處理環境中長期穩定運行。同時，具有抗菌性能的材料可以抑制塔內微生物的過度生長和有害微生物的滋生，保證厭氧微生物的正常代謝活動，提高處理效率和穩定性。
IC 厭氧塔作為現代污水處理技術的重要組成部分，其高效、節能的優勢使得它在多個領域展現出廣闊的應用前景。隨著技術的不斷發展和創新，IC 厭氧塔將在環境保護和資源回收利用方面發揮更加重要的作用，為實現可持續發展目標做出更大的貢獻。
